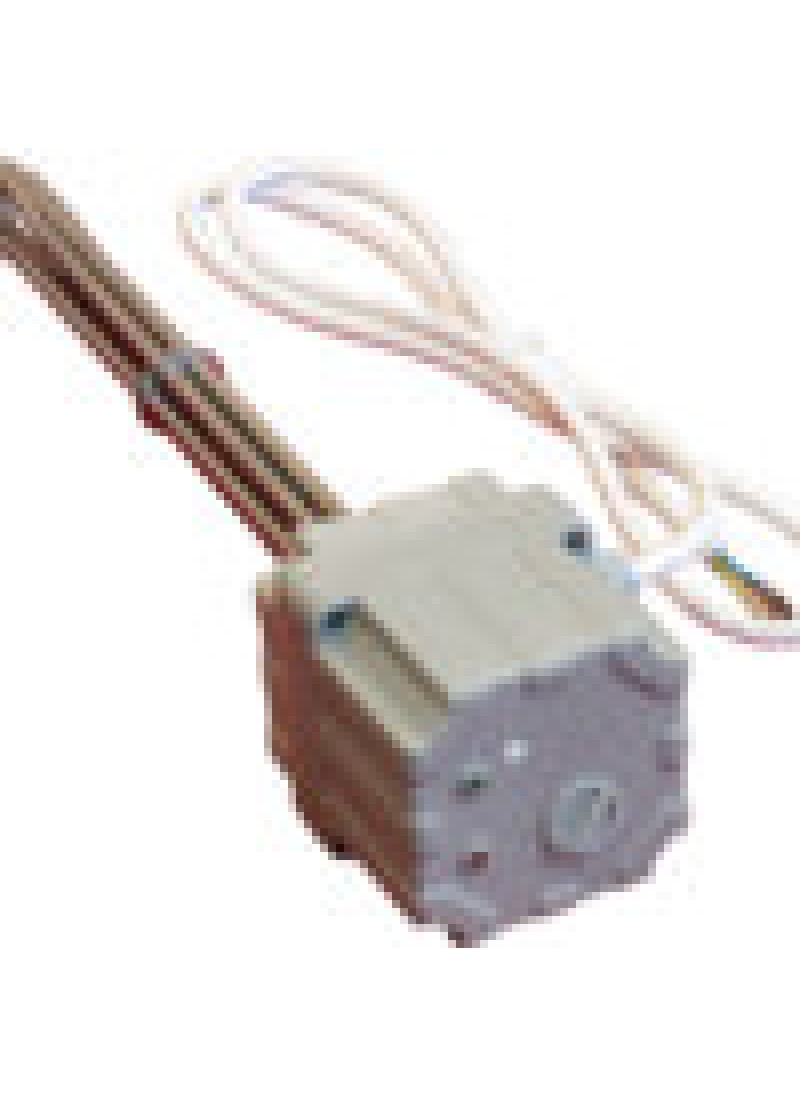

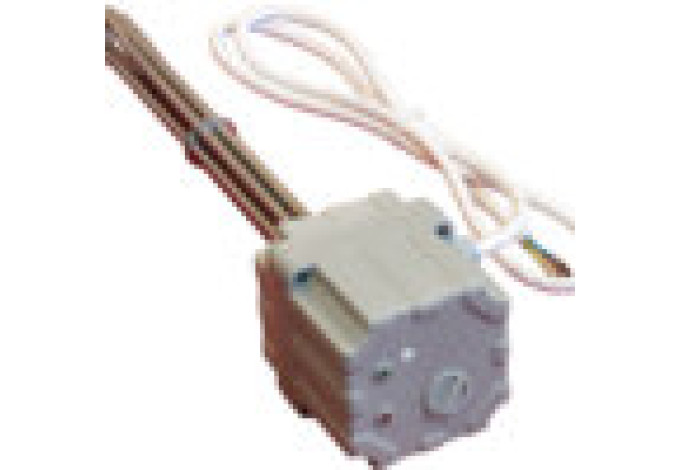

Špirala SELFA 3kW 6/4 L=280mm 400V Cu/Ni s termostatom ZGTi

Po registrácii ZĽAVA
...
Špirala SELFA 3000W 6/4 L=280mm 400V Cu/Ni termostatom ZGTi
Špirála pre kotol, bojler s termostatom , bez zástrčky
Napätie: 400V/3-fáz.
Výkon: 3000W
Dĺžka: L=270mm +/-10
Stupeň ochrany: IP44
Závitová koncovka: 1 1/2" ( 6/4" )
Priemer rúrkového ohrievača 8,5mm
Materiál meď niklovaná (Cu/Ni)
Kábel bez zástrčky
Maximálny povolený tlak v nádrži: 10 bar
Minimálny objem zásobníka 80L
Regulácia teploty: +7,5±6°C do +75±3°C.
Funkcia proti zamrznutiu je navrhnuta tak, aby udržovala teplotu vody v nádrži na +7,5 ± 6 °C.
Kód produktu: 44.130.5
výrobca SELFA

Ohrievače ZGTi/ZGT sa používajú na ohrev vody v otvorených a uzavretých kovových, smaltovaných a nerezových zásobníkoch teplej úžitkovej vody.
Izolácia vykurovacích telies sa dosiahne ich namontovaním do puzdra vyrobeného výhradne z plastu vrátane závitovej časti.
Pre čiastočné spojenie vykurovacích telies s nádržou sa používa uzemňovací odpor s vhodne zvoleným odporom, ktorý tieto prvky zaraďuje do katódovej antikoróznej ochrany nádrže.
Toto riešenie optimálne chráni elektrický ohrievač v smaltovanej nádrži pred zrýchlenou elektrochemickou koróziou pri zachovaní katódovej ochrany nádrže a životnosti horčíkovej anódy.

Automatické vypínanie vykurovacieho telesa je riadené regulátorom teploty a v prípade jeho poruchy neautomatickým obmedzovačom teploty, ktorý bude fungovať pri teplote vody 90°C.
Funkcia ochrany proti zamrznutiu na udržanie teploty vody v nádrži na +5oC
Zelené svetlo indikuje, že zariadenie je zapnuté. Prietok prúdu vykurovacím telesom je indikovaný červenou kontrolkou.
Stupeň krytia: IP44
Závitové pripojenie: G 11/2"
Maximálny povolený tlak v nádrži: 10 bar
Minimálny objem nádrže: 80l

Všeobecné informácie:
2. Elektrické ohrievacie teleso je určené na ohrev teplej úžitkovej vody v otvorených i uzavretých zásobníkoch vody, ako i v akumulačných nádržiach vody pre vykurovanie a pre prípravu teplej vody.
Elektrické ohrievacie telesá sú trubkové ohrievacie telesá. Podľa materiálu plášťa zásobníka, resp.akumulačnej nádrže sa volí materiál na výrobu ohrevných vetiev ( medené Cu, medené poniklované Cu/Ni a Legovaná oceľ-Nerez Cr/Ni ).
-Medené Cu - bez povrchovej úpravy sa osádzajú do kovových a smaltovaných plášťov.
-Medené poniklované Cu/Ni - majú rovnaké určenie, ale v nádobe môže byť nerezový, resp. medený výmenník tepla.
-Nerezové Cr/Ni - sa osadzujú do nerezových plášťov, zásobníkov a nádrží.
-Túto zásadu je treba dôsledne rešpektovať, nakoľko má významný vplyv na životnosť ohrievacieho telesa.
Ohrievacie telesá sa rozlišujú podľa elektrického zapojenia na jednofázové ( 230V ) a trojfázové ( 400V )
Ohrievacie teleso je osadené termostatom s bezstupňovým nastavením teploty v rozsahu od +5 st. C do + 70 st. C a mechanickým obmedzovačom teploty, ktorý chráni ohrievacie teleso pred prehriatím.
3. Montáž:
Montáž ohrievacieho telesa môže vykonať iba osoba odborne spôsobilá. Pre montáž je na hlavici ohrievacieho telesa šesťhran OK-60 a hlavica je opatrená závitom G1 1“, čo umožňuje ohrievacie teleso osadiť do príruby
zásobníku či nádrže. Dĺžka príruby na osadenie ohrievacieho telesa typu EJK nesmie byť väčšia ako 100 mm, nakoľko predmetné ohrievacie teleso má neohrevnú časť o dĺžke 100 mm. Ohrievacie teleso môže spoľahlivo
pracovať iba vo vodorovnej, alebo mierne šikmej polohe. Po celú dobu prevádzky musí byť ponorené vo vode.
V uzavretých zásobníkoch nesmie byť tlak vyšší ako 1MPa. Osoba, ktorá vykonáva montáž musí dodržať všetky ďalšie predpisy a normy stanovené osobitne pre zásobníkové ohrievače vody a akumulačné nádrže.
4. Zabezpečenie pred prehriatím:
Ochranu pred prehriatím zabezpečuje mechanický obmedzovač teploty, ktorý v prípade zohriatia vody na teplotu 90 st. C odpojí prívod prúdu do elektrického ohrievacieho telesa. K tejto situácii spravidla dochádza v prípade
zlyhania funkčnosti termostatu.
Opätovné uvedenie do činnosti môže vykonať iba osoba odborne spôsobila, ktorá musí vierohodne zistiť dôvod, pre ktorý sa uviedol do činnosti mechanický obmedzovač teploty. Po vychladnutí ohrievacieho telesa je treba
zatlačiť spínač na tele obmedzovača teploty, ktorý je skrytý pod krytkou (8) na hlavici ohrievacieho telesa.
5.Zabezpečenie pred zamrznutím:
Termostat zabudovaný v ohrievacom telese typ EJK je konštruovaný tak, že neumožní pokles teploty vody v zásobníku, alebo nádrži do +5 st. C ( za predpokladu, že je pripojený do elektrického obvodu)
To znamená, že v prípade nastavenia gombíku termostatu do krajnej ľavej polohy (pozícia „0“) nie je ohrievacie teleso trvale mimo prevádzky, ale plní funkciu proti zamrznutiu.
Ohrievacie teleso sa uvedie do činnosti pri poklese teploty do +5 st.C .
6. Zásady prevádzky:
Ako už bolo uvedené ohrievacie teleso, musí byť do prevádzky uvedené osobou odborne spôsobilou.Zelená kontrolka svieti, keď je elektrické ohrievacie teleso zapojené do elektrického obvodu. Červená kontrolka
zasvieti, akonáhle je ohrievacie teleso pod prúdom.

Poznámka: Usadzovanie kotlového kameňa na ohrevné vetvy elektrického ohrievacieho telesa je okrem teploty vody priamo závislá na kvalite vody ( tzv. tvrdosti ). Nadmerné usadzovanie kotlového kameňa na
ohrevné vetvy má priamy vplyv na dĺžku životnosti ohrievacieho telesa.
7. Údržba:
Elektrické ohrievacie teleso v zásade nepotrebuje špeciálnu údržbu. Pri „tvrdej vode“ sa vyžaduje odstraňovanie kotlového kameňa, ktorého usadzovanie na ohrevných vetvách vedie k ťažšiemu odovzdávaniu tepla
do ohrievanej vody, čo okrem iného vedie k zvýšenej spotrebe elektrickej energie a hrozí poškodenie elektrického ohrievacieho telesa ( pri veľkých nánosoch kotlového kameňa dochádza až k deštrukcii ohrievacieho telesa ).
